对 讲
机 工 程
一、概述
随着社会的飞速发展，大型楼宇、高层写字楼、公寓、超市等综合性建筑群越来越多，无线调度对讲系统具有机动灵活、操作简便、接讲即通、使用经济之特点，为安全保卫、设备维护、物业管理等各项管理工作带来了极大的便利。在新建、扩建和改建的建筑群中无线对讲系统作为重要的子系统，被越来越多的应用起来。
二
二 、系统的特殊性
1．地上高层、结构复杂：
现在高层建筑物地面以上多为十几层到几十层，钢质结构及厚重的钢筋混凝土结构对电波的传播严重屏蔽。
2．地下多层、层层阻隔：
现在高层建筑物地下通常为三至四层，有设备间、配电室、停车场、娱乐设施、员工办公室、仓库等，相互之间阻隔严重，是无线通讯的死角。
3．建筑群体、相互分隔：
有些建筑群为多个独立的楼宇，各有其地下部分，相互之间有一定距离，且互不相联，使用方往往要求全部互通。
三、技术分析
1．频率选择： 考虑到大厦结构的特殊性，应选用403-470MHZ频段，因为该频段的电波传播有一定的穿透性，并且大厦一般都建在比较繁华的地段，该频段的抗干扰性较好。
2．电波辐射分析： 大厦里的电波传播与开阔地不同，我们采用的方法是：设置无线中转台，根据场强测试的结果，通过功分器和射频同轴电缆将中转台的射频电平合理分配到需要覆盖的各个区域，用全向天线覆盖地面以上各层，必要时地上各层的内部也用几付吸盘天线扩大覆盖区域，用多付吸盘天线覆盖地下各区域，吸盘天线的数量及分布情况依具体地形结构而定。
3、后备电源： 做为大厦的调度对讲通迅系统，如遇停电等意外情况发生，应保证通讯畅通，所以在中转台中加装了交直流浮充接口，外接12V电瓶，停电时无触点自动切换至电瓶供电，来电时自动恢复充电。
4、避雷：覆盖地面的全向天线应加装避雷器，防止雷电损坏中转台。
四、典型案例
系统特点：使用一个中转台，覆盖一个建筑及地下

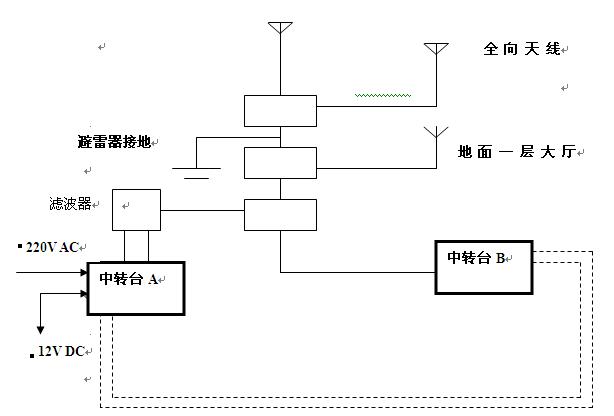

系统框图：
系统说明：
① 中转台放置于地下一层弱电坚井附近，主要考虑各覆盖区域发射电平的合理分配；
② 中转台本身配备有交直流转换电源，该电源备有蓄电池浮充端口，可接蓄电池做备用应急电源，常态对电池充电，停断电时由电池供电，用户可根据供电状态，配备免维护电池。
③ 本系统的全向天线架置在平台上，（现场勘测的 佳放置处）
④ 本系统暴露在外界顶部平台上的全向天线处，设置同轴避雷器，防雷电损坏中转台；
⑤ 本系统地下建筑物共设置7付天线，具体分布如下：
a、 地下一层: B1停车场，由于隔断较少，空间比较开阔，为保证各处信号都能够覆盖到，设置2付吸盘天线；
b、地下二层B2结构复杂，且有拐角，为保证各处均能够被信号覆盖到，共设置2付吸盘天线；
c、 地下三层B3结构复杂，且有拐角，共设置3付吸盘天线；
⑥ 本系统为了达到覆盖区域的要求，在重要区域均架设有天线，加之建筑结构的限制，射频同轴电缆使用较长，为兼顾电缆损耗以及费用之间的矛盾，特采用国产优质SYWV-50-12的同轴电缆，性能接近进口1/2"电缆，，而不使用价格昂贵的电缆，至少可降低一半的费用。本系统电缆需求量主要集中在地下一、二、三层和引至室外天线部分。采用SDY-50-12的同轴电缆在400MHz频率下，每米的损耗为0.04dB。
该工程完工后，完全达到业主的使用要求，并立即投入使用，为业主的日常管理工作带来了极大的便利。
